Вітаю спільноту! Сьогодні познайомимо вас із частиною надбання, яке вдалося зібрати благодійній організації «БЛАГОДІЙНИЙ ФОНД ТЕХНО4» за минулий рік в просторі розробок для оборони та захисту. Загалом за довгий та цікавий час праці в області інформаційних технологій авторами було зібрано чималий кейс доробок, які тим чи іншим стосуються сучасних і новітніх технологій. Розуміючи важливість збереження й поширення знань та технічних рішень на широкий загал, була створена благодійна організація, яка є свого роду інструментом для впровадження такого надбання. Слідуючи прикладам таких як Apache Foundation, Mozilla Foundation, OpenJS Foundation та інших, БО «БФ ТЕХНО4" є неприбутковою організацією і має на меті створення та поширення важливих для суспільства розробок. Наразі тема захисту як військових, так і цивільних об’єктів стоїть особливо гостро й тому було прийнято рішення зосередитись над розробкою малопомітної пасивної автономної системи виявлення загроз різного типу. Увагу приділялося проблематикам виявлення та трекінгу за:
- автономними засобами ураження, які обладнані бортовим комп’ютером, наділеним так званою «Функція донаведення»;
- радіолокаційно непомітними засобами ураження, з оптичним мережевим обладнанням, відомі в народі просто як «Дрони на оптоволокні»;
- апарати обладнані двигунами внутрішнього згоряння, зокрема відомі як «Шахеди» та інші.
Від старту проєкту і до теперішнього часу пройдено етапи від перевірки гіпотез до проведення державного випробування тестового зразка. Гіпотеза була проста, якщо потрібно пасивно виявляти дрони, які складно або небезпечно виявити засобами радіоелектронної боротьби, то залишається один варіант — виявляти на слух. Спершу записаний на мікрофон телефона аудіо трек дав можливість підтвердити гіпотезу в побутових умовах. Далі потрібно було створити концепцію всієї системи та знайти необхідні матеріали для машинного виявлення. На цьому біло вирішено наділити концепцію назвою «Машинний Слух» і зосередити рух на впровадженні базового програмного й апаратного забезпечення у таку форму, щоб було легко транспортувати елемент системи вручну і мати можливість розгорнути автономний спостережний пункт для проведення випробувань. В процесі роботи над таким пристроєм було опрацьовано значну кількість матеріалів опублікованих сучасними науковцями й було створено перший автономний тестовий стенд, який складається з:
- ARM комп’ютер на архітектурі AArch64;
- Екран та бездротові пристрої вводу;
- Стерео USB мікрофон;
- Параболічний відбивач (рефлектор) з кріпленнями.
Обраний комп’ютер розрахований на 128 канальний просторовий звук з частотою дискретизації 192 000 Герц. В даному випробуванні нашою метою було дізнатись порогові значення виявлення загроз і зробити це в найкоротший термін. І поки тестовий стенд рухався в напрямку полігону, розроблювались апаратні рішення для завантаження кожного спостережного пункту на його проєктну потужність. Відомо, що для виявлення об’єктів у просторі, в якому розповсюджуються звукові хвилі потрібно використовувати не один, а кілька звукових детекторів. В базовому розумінні варто лише мати можливість обчислювати затримки між зафіксованими коливаннями на кількох рознесених у просторі мікрофонах порівнюючи з об’ємною моделлю тим самим визначати напрямок і швидкість. Звичайно потрібно мати точне вимірювальне обладнання. Мікрофонний масив, або ж мікрофонна решітка, це і є рознесені у просторі детектори. Але якої форми має бути цей масив? Спочатку ми спиралися на дані зі статей і планували будувати решітку обладнану параболічними рефлекторами розміщеними спільно таким чином, щоб отримувати купол над областю розміщення спостережного пункту. Але нещодавні випробування внесли свої корективи і стало відомо, що параболічні відбивачі можна робити значно меншими й варіативно встановлювати для уловлювання найтихіших дронів.

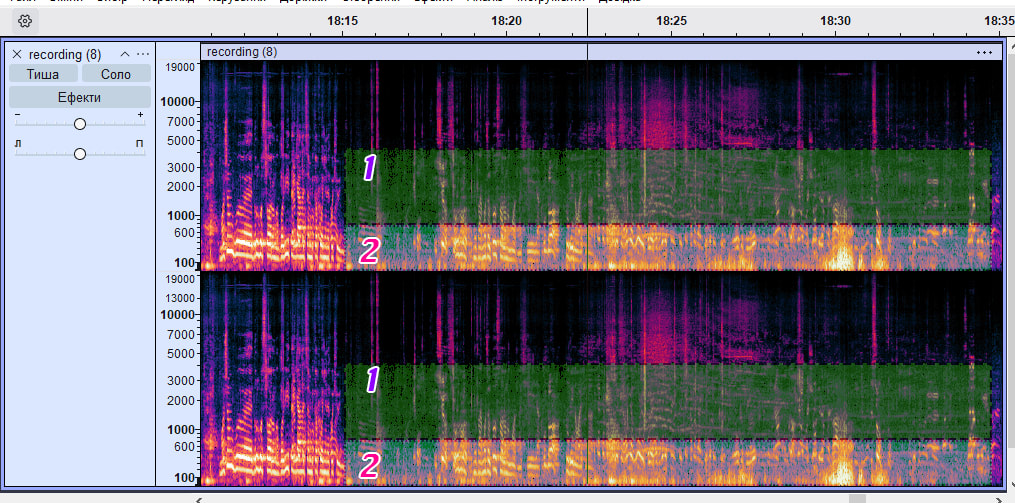

На даному зображенні можна побачити зафіксовані коливання від руху дрона типу «Мавік» (1) на фоні переговорів дослідницької групи (2).
Погодні умови були не надто складними, але йшов лапатий мокрий сніг, зустрічний вітер 7 метрів на секунду і температура +1 градус Цельсія. Натомість ми бачимо, що виявляючи загрози типу fpv дронів таким чином лише один спостережний пункт може надати перевагу від 5 секунд.

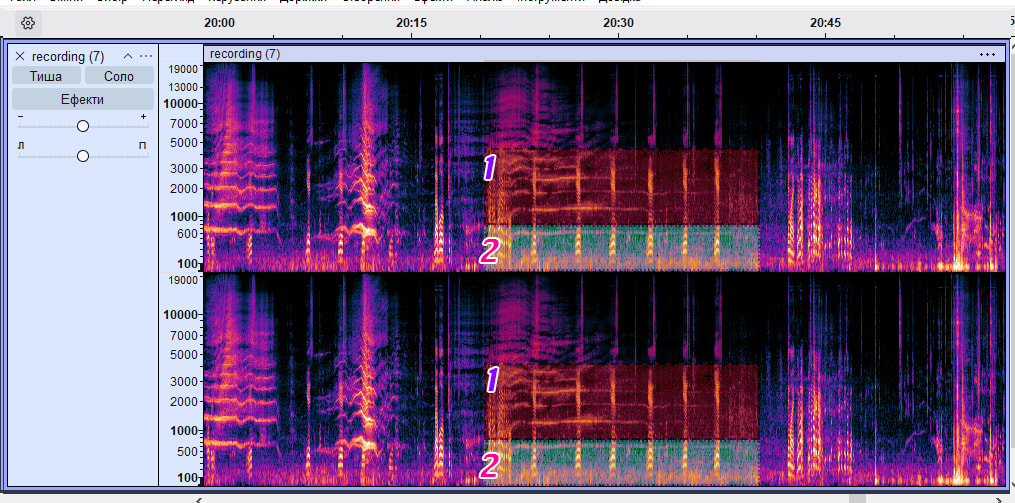

Тут можна побачити зафіксовані коливання від руху 7” fpv дрона (1) на фоні переговорів дослідницької групи (2).

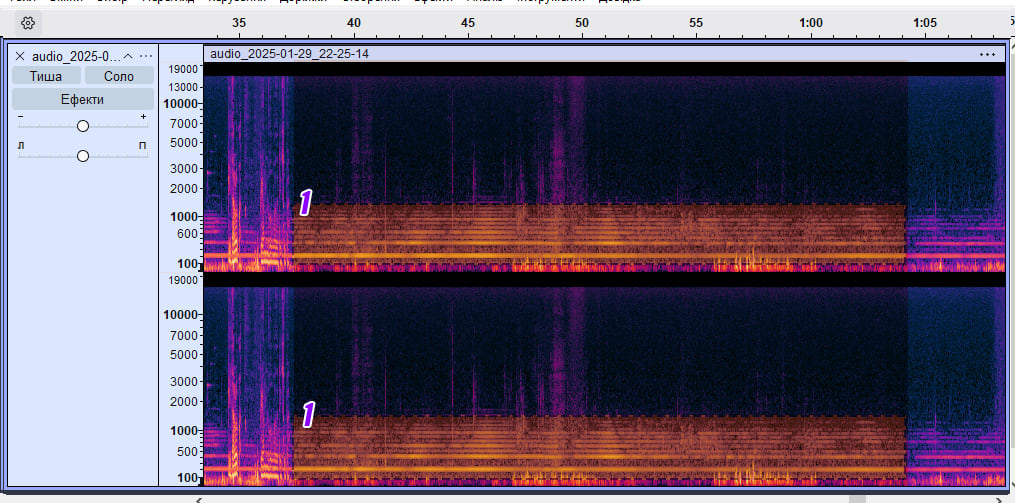

Тут зображено звук від пролітаючого дрона з двигуном внутрішнього згоряння.
Саме зараз час перейти до другої частини Уважного Слухача, це система ситуативної обізнаності Мейнфрейм. За проєктною потужністю розраховано, що один Мейнфрейм підтримує 32 768 інформаційні канали, з яких може формувати до 10 000 підключеннь з трансляцією інформації про цілі для автоматичних турелей, сіткометів, дронів перехоплювачів, та інших автоматизованих засобів нейтралізації. Кожен спостережний пункт під’єднується до Мейнфрейма де утворена мережа-суперкомп’ютер формує об’ємну карту для зручного сприйняття як операторами, так і машинами. Розрахунок потужності одного Мейнфреймом спорядженим 256 спостережними пунктами можна покрити відстань у дві лінії високої щільності довжиною 57 600 метрів для захисту від FPV дронів. У випадку ж використання системи для полювання на дрони з двигунами внутрішнього згоряння відстань довжиною 243 200 метрів може бути покрита у дві лінії на один Мейнфрейм. Існує багато способів тактичного та стратегічного використання мережі й залежить від місцевості та багатьох інших факторів, але окрім дронів і інших новітніх загроз, система надає перевагу у виявленні вогневих груп, переміщення техніки, у різних розвідувальних операціях. З’єднані один з одним мейнфрейми транслюють операторам вичерпну інформацію про загрози. Інтеграція Уважного Слухача з іншими системами та засобами збільшує шанси на успіх операцій з використанням сучасного обладнання.
Мережа і пристрої, які створюються CO «CF TECHNO4» є частиною умовно вільного надбання яке поширюється між всіма автентифікованими учасниками з метою забезпечення захисту як військових так і цивільних об’єктів. Згідно із сучасним українським законодавством, виробники оборонного напрямку мають кодифікувати свої пристрої і надавати їх до використання військовими частинами, такий підхід формує вимоги, яким повинно відповідати обладнання. Частина чутливої інформації захищена і санкціонується доступом лише учасникам ініціативних груп і там створено умови для обміну інтелектуальною власністю. Учасниками таких груп можуть бути фізичні особи, представники державних та юридичних осіб, які зголосилися сприяти розвитку системи. Устрій ініціативних груп є предметом наступної статті, яка має вийти незабаром. Однак виробники на територіях громад можуть отримувати доступ до надбання у вигляді специфікацій, програмного забезпечення, процесів контролю якості, систем забезпечення захисту інформації, сервісам документації й звітності та іншому технічному вмісту.
Залучені БО «БФ ТЕХНО4» ресурси розподіляються за для створення надійної програмно-апаратної інфраструктури Уважний Слухач й зобов’язується накопичувати, розвивати та поширювати утворене в даному напрямку надбання.
Приватність є базовим правом кожного, і це право має бути гарантовано зокрема й Уважним Слухачем. Буде добре подискутувати на цю тему в коментарях, і окрема стаття буде саме про те, яким чином можна гарантувати приватність під час використання системи. До прикладу, голос людини вирізати з вихідного файлу до моменту збереження. А у випадку необхідності, маючи санкціонований доступ, можна отримати докази протиправної діяльності тимчасово вимкнувши дану функцію. Це питання потребує широкої дискусії. Зрозуміло, що система може дати переваги на фронті й в тилу, але і бездумне, недбале або несанкціоноване чи інше протиправне використання таких пристроїв несе загрозу внутрішній безпеці.
В якості висновку варто зазначити, що БО «БФ ТЕХНО4» спільно з ініціативними групами докладає зусиль для створення такої мережі за для забезпечення гідного захисту в межах чинного законодавства та під наглядом громадськості й запрошує активістів, виробників, представників територіальних громад та військових формувань до співпраці. На сторінках даного блогу зобов’язуюся, як офіційний представник БО «БФ ТЕХНО4», публікувати інформацію про розвиток системи та успіхи в подоланні загроз.
